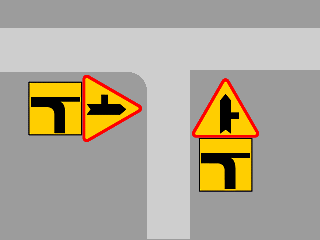

Kilka lat temu w rejonie Myślenic, w województwie małopolskim jedno ze skrzyżowań typu "T" było oznakowane znakami ostrzegawczymi "Skrzyżowanie z drogą podporządkowaną występującą po lewej stronie" (A-6c) i "...po prawej stronie" (A-6b) łącznie z odpowiednimi tabliczkami typu T-6, czyli tabliczkami wskazującymi rzeczywisty przebieg drogi z pierwszeństwem przez skrzyżowanie (umieszczanymi na drodze z pierwszeństwem).

Niestety tamtego dnia nie miałem przy sobie aparatu fotograficznego, więc mogłem jedynie zrobić szkice oznakowania i dlatego też w niniejszym przykładzie prezentuję jedynie rysunki przedstawiające tę sytuację.

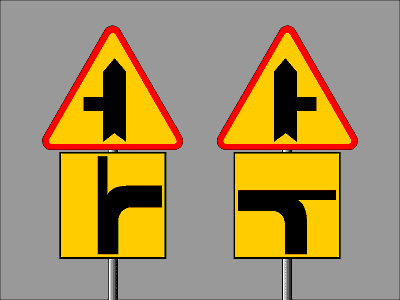

Znaki wraz z "objaśniającymi je" tabliczkami stanowią zestawy zaprzeczających sobie komunikatów wizualnych.

W obydwu przypadkach tabliczki pod znakami wskazują rzeczywisty przebieg dróg.

I tej z pierwszeństwem przejazdu i tej podporządkowanej. Natomiast im nadrzędne znaki są dobrane wyłącznie zgodnie z formalno-werbalnymi zasadami, bowiem "z drogą podporządkowaną występującą po lewej", a także "...prawej stronie". Ich dobór zaprzecza nie tylko odwzorowaniu przestrzennemu skrzyżowania, czy wizualnemu tabliczek, ale i także podstawom zdrowego rozsądku.

Często posługujemy się niniejszym przykładem, by pokazać brak rozumienia ważności komunikatów wizualnych.

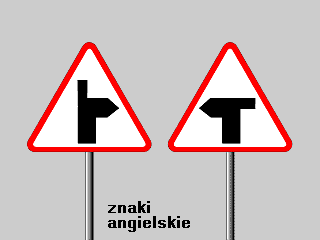

O ileż prostszą możliwość oznakowania posiadają w swoim kodeksie Anglicy. Otóż znaki, które jednym wizualnym komunikatem, bez posługiwania się dodatkowymi tabliczkami, są w stanie taką sytuację precyzyjnie jednym znakiem zaprezentować.

Niestety nasze znaki drogowe takie możliwości nie przewidują, w związku z czym musimy stosować oznakowanie odmienne, a więc równocześnie znak i tabliczkę.

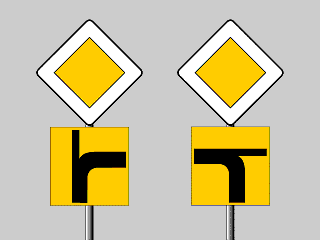

Rysunek zamieszczony obok pokazuje jakim zestawem znaków omawiane skrzyżowanie powinno być oznakowane, aby wizualne komunikaty były jednoznaczne i właściwie odwzorowywały sytuację. By również były w zgodzie z "Rozporządzeniem w sprawie znaków i sygnałów drogowych" oraz z "Rozporządzeniem w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych..." (potocznie zwane instrukcją).

Dodatkowo nadmienię, iż niedawno (maj 2006) przejeżdżałem tamtędy i obecnie skrzyżowanie to właśnie tak jest oznakowane.

[lipiec 2006]
